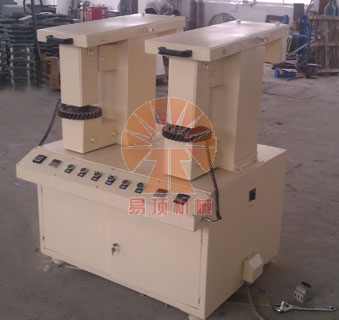

一、产品概述
ZJ20K齿轮快速加热器应用于动力、传动机械、齿轮箱等传动部位的齿轮、联轴器、电机壳、轴承盖等零件加热，以满足过盈装配的需要。

二、操作程序
1．按起动按钮，主机通电，这时绿色指示灯亮，红灯熄灭，时间继电器开始记数，单位为秒，工件被加热，
2．按停止按钮前，看准时间记数，随即取出工件，测量其内径端平面处温升是否符合要求，以便套装。
3．连续加热同一规格的工件，将功能选择开关拨到时控位置，设定加热时间，当工件被加热到所设时间即自动关断电源。
4．工作完成后，将功能选择开关拨到停止位置，切断电源。

三、ZJ20K齿轮快速加热器技术参数:

型号技术参数		ZJ20K--I	--II	-III	--IV	--V	--VI	--VII	-IIX
功率（KVA）		3.8	5.5	9.5	11.5	22	34	41.5	60
额定电压（V）		380	380	380	380	380	380	380	380
额定电流（A）		10	15	25	30	60	90	110	160
工 件	内径（mm）	10-25	10-40	10-70	10-90	30-110	30-110	30-120	30-120
	外径(mm)	70	80	100	120	300	450	600	800
	宽度（mm）	30	35	35	50	50-150	70-170	80-180	90-200
重量（KG）		45	58	90	145	205	370	450	500

四、安装调试
1：制箱及主机分别安装到合适的地方。主机左右方向应水平，前后垂直方向允许向后倾斜≯3度。
2：按装完成后，在使用前必须按电气原理图复核，接线是否有误。
3：正确无误后，合上开关，接通电源，将功能选择开关拨到手控位置上，这时红色指示灯亮。
4：将被加热工件放置到主机铁蕊中间活动轭铁的下面，轻轻向下移动，使之与工件吻合（若工件厚度尺寸不变，可调节主机后杠杆下面的定位罗钉，使用权轭铁与工件保持2mm间距，以方便连续操作）。至此，调试结束，可投入使用。
